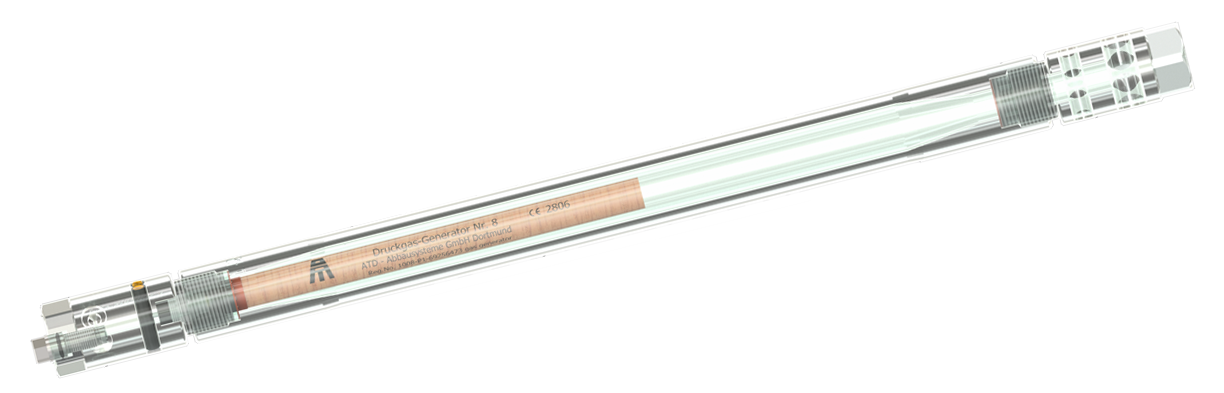

Das ATD Druckgasrohr
Kernstück des Verfahrens
Der Rohrkopf dient der Befüllung des Rohres mit
flüssigem CO₂.
Im Einsatz wird hier das Zündkabel
angeschlossen, sodass die Auslösung aus sicherer
Entfernung erfolgen kann. Ein integriertes
Sicherheitsventil sorgt zusätzlich für erhöhte
Betriebssicherheit.
Bei der Auslösung wird der ATD-
Druckgasgenerator aktiviert und verbrennt.
Dabei wird das flüssige CO₂ innerhalb von ca.
40 ms in gasförmiges CO₂ umgewandelt,
wodurch eine etwa 500-fache
Volumenvergrößerung entsteht.
Das Rohrmittelstück enthält das CO₂.
Es ist so konzipiert, dass es den Druck standhält,
der beim Verbrennen des DG-Generators
entsteht. Auch die thermischen Einwirkungen
im Kundenbetrieb bewältigt esproblemlos.
bestehend aus:
CU-Ring
Der Kupferring dient als Abdichtung zwischen
Rohrmittelstück und ATD-Berstscheibe.
Berstscheibe
Die Scheibe wird nach der Aktivierung bei einem
genau definierten Druckniveau durchschlagen.

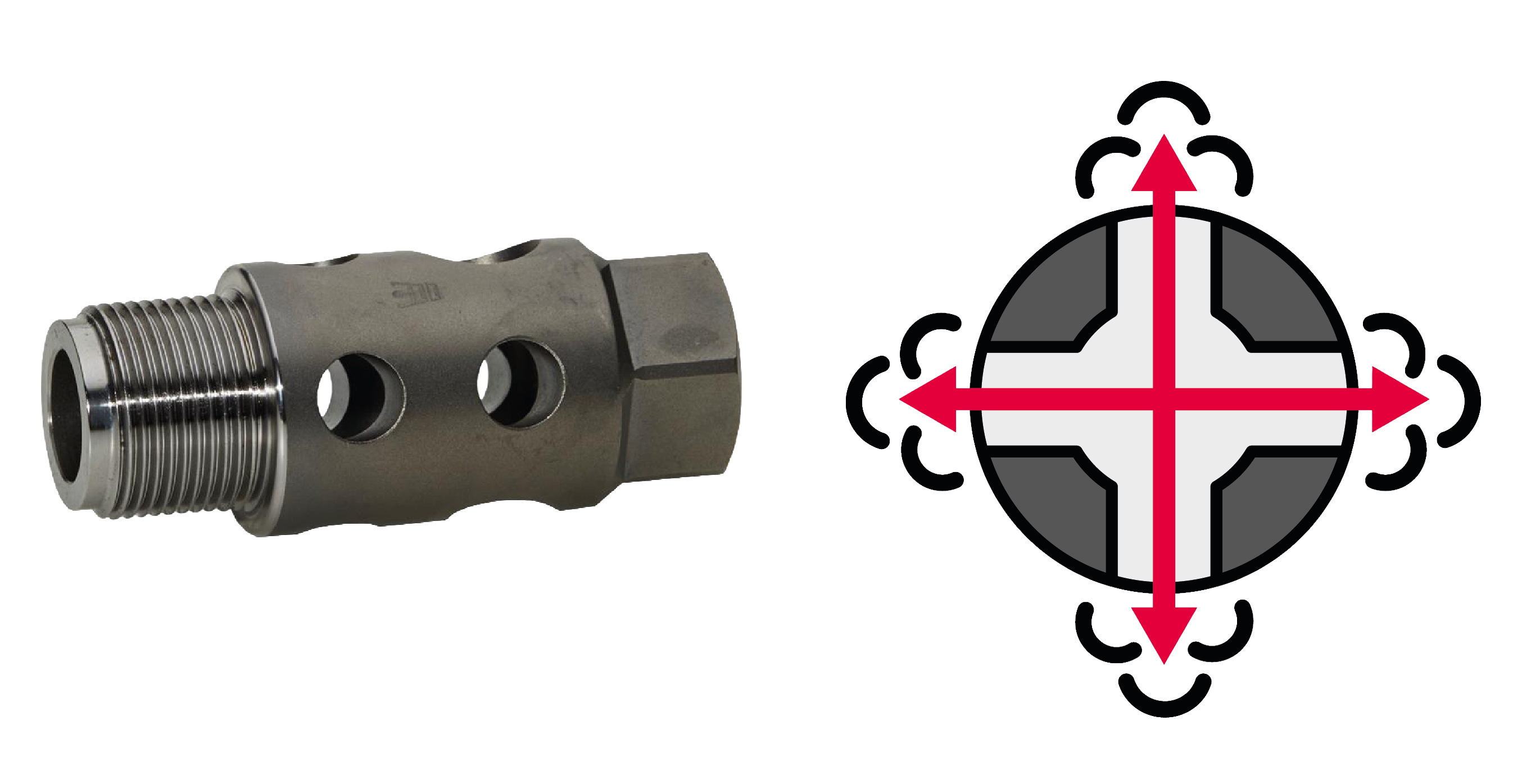

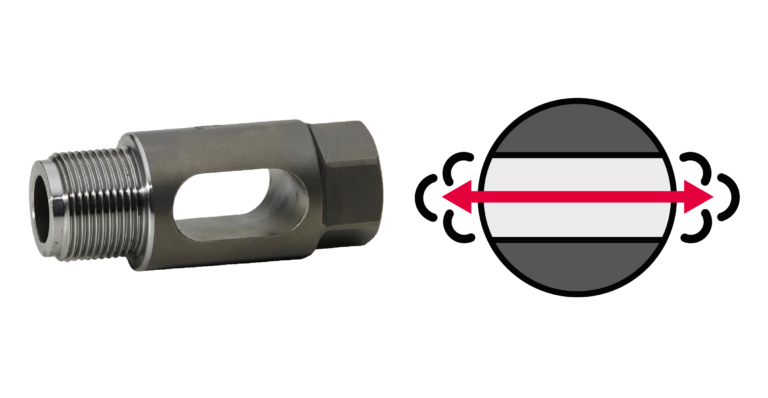

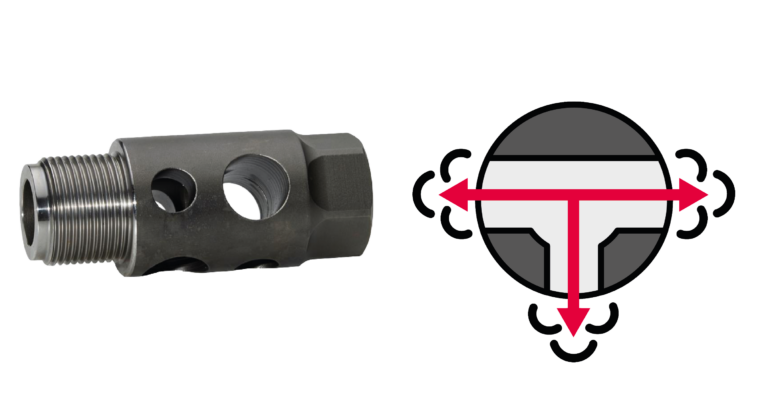

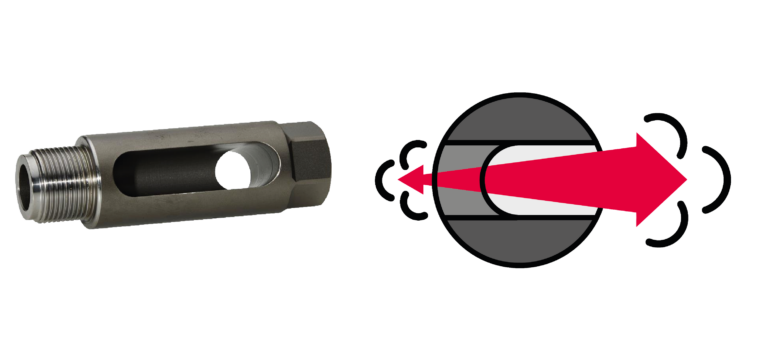

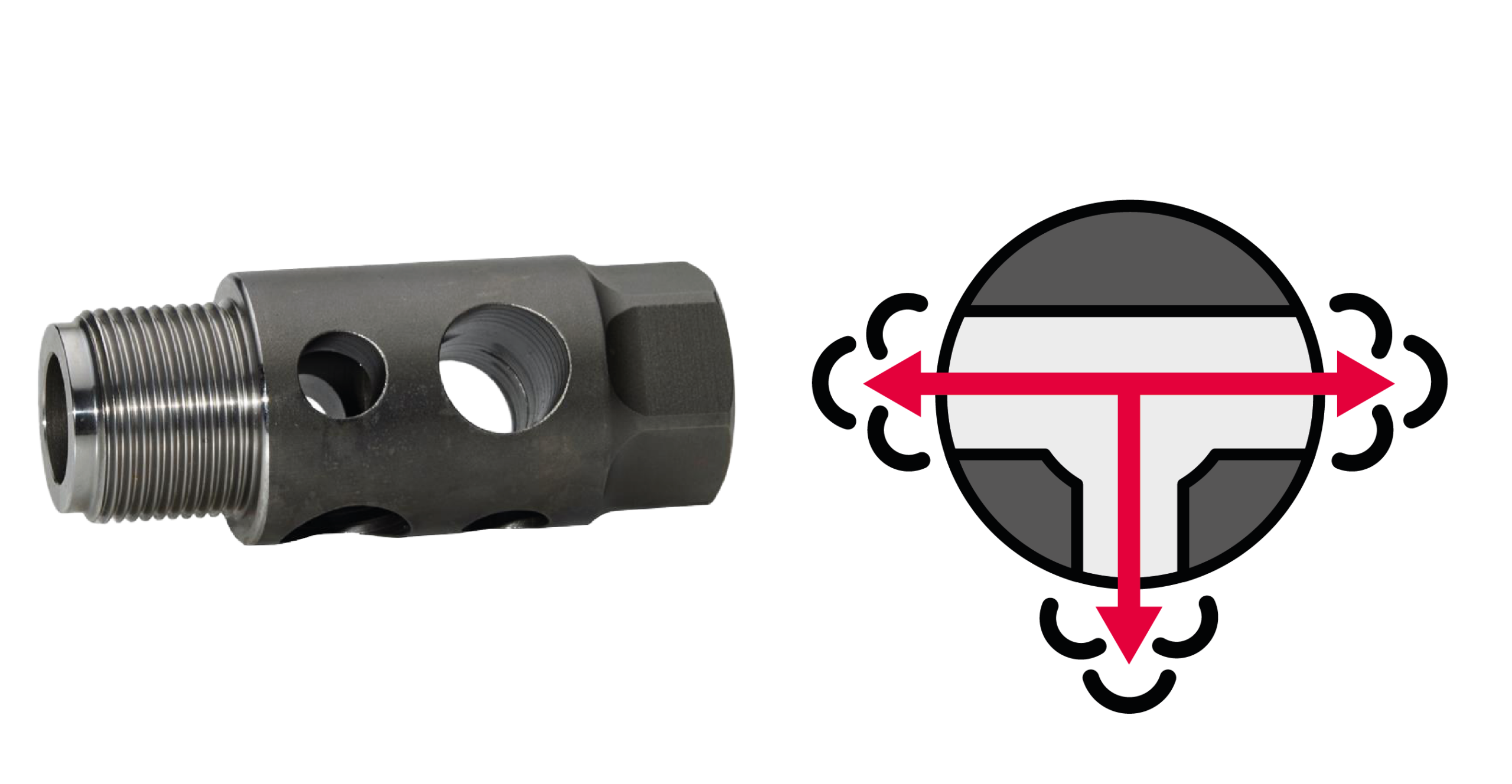

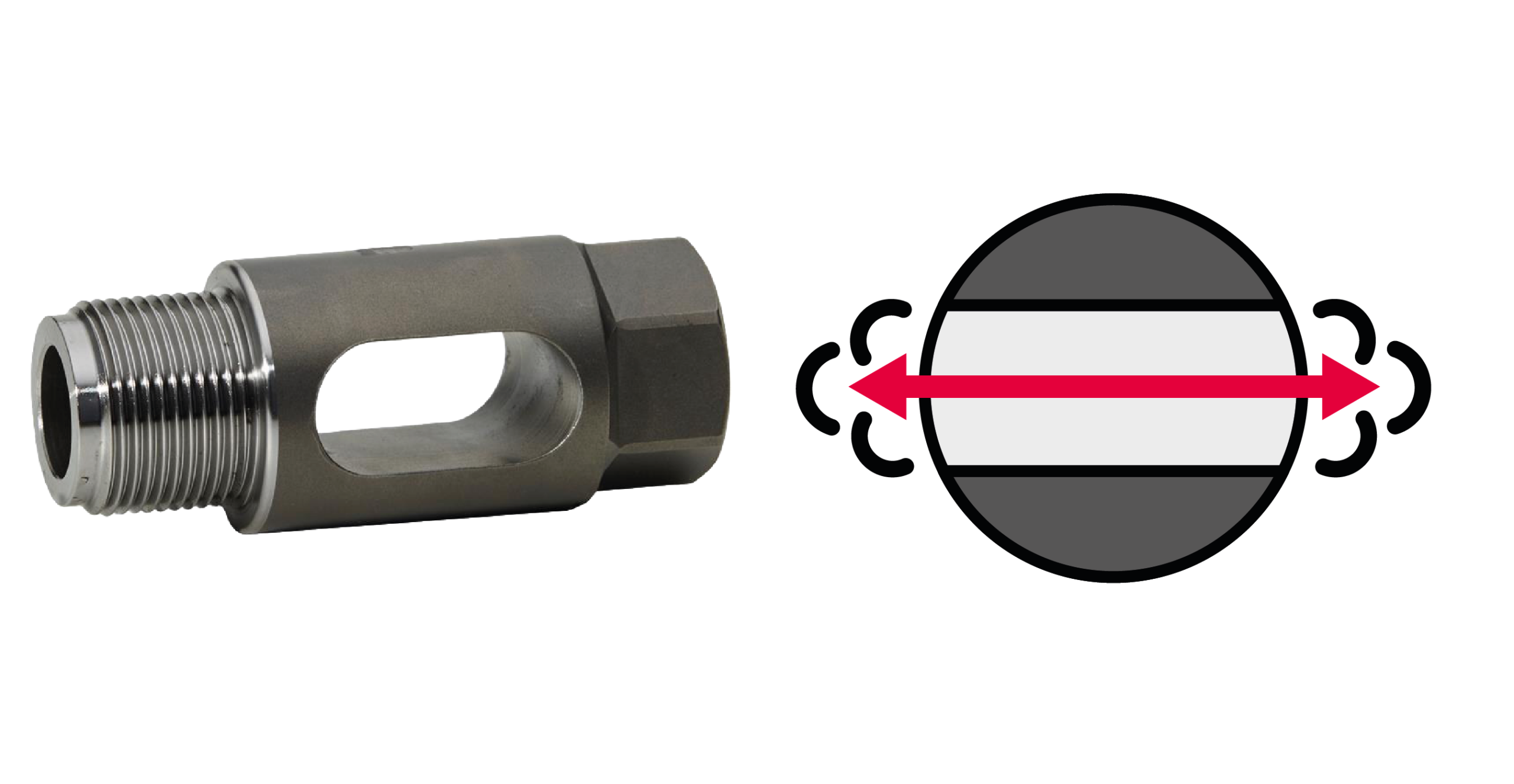

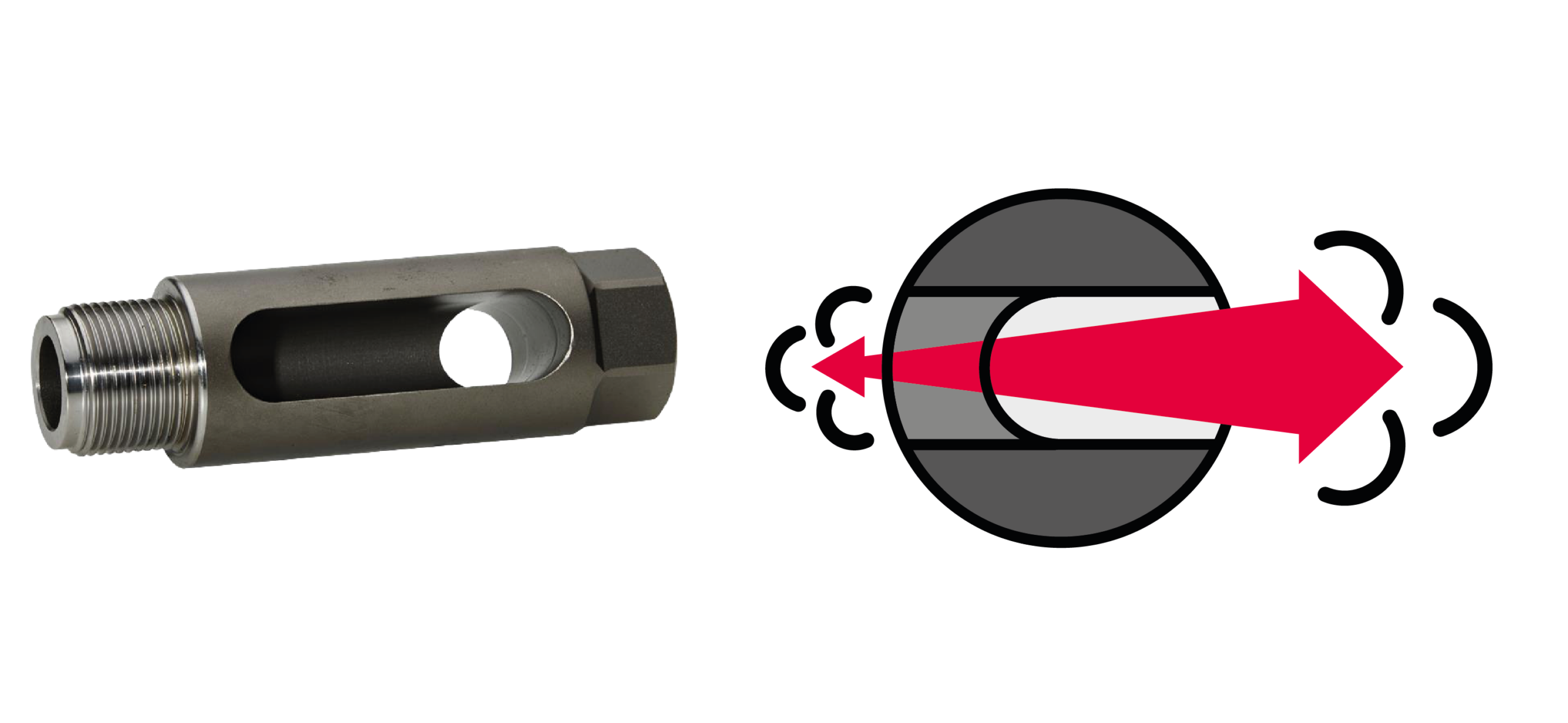

Der Entladekopf stößt
das gasförmige CO₂
aus und löst die
Anbackungen. Es sind
verschiedene
Ausblaseöffnungen
erhältlich, je nach
Anforderung der Anlage.
Der Rohrkopf dient der Befüllung des Rohres mit
flüssigem CO₂.
Im Einsatz wird hier das Zündkabel
angeschlossen, sodass die Auslösung aus sicherer
Entfernung erfolgen kann. Ein integriertes
Sicherheitsventil sorgt zusätzlich für erhöhte
Betriebssicherheit.
Bei der Auslösung wird der ATD-
Druckgasgenerator aktiviert und verbrennt.
Dabei wird das flüssige CO₂ innerhalb von ca.
40 ms in gasförmiges CO₂ umgewandelt,
wodurch eine etwa 500-fache
Volumenvergrößerung entsteht.
Das Rohrmittelstück enthält das CO₂.
Es ist so konzipiert, dass es den Druck standhält,
der beim Verbrennen des DG-Generators
entsteht. Auch die thermischen Einwirkungen
im Kundenbetrieb bewältigt esproblemlos.
bestehend aus:
CU-Ring
Der Kupferring dient als Abdichtung zwischen
Rohrmittelstück und ATD-Berstscheibe.
Berstscheibe
Die Scheibe wird nach der Aktivierung bei einem
genau definierten Druckniveau durchschlagen.
Der Entladekopf stößt
das gasförmige CO₂
aus und löst die
Anbackungen. Es sind
verschiedene
Ausblaseöffnungen
erhältlich, je nach
Anforderung der Anlage.
Der Rohrkopf dient der Befüllung des Rohres mit flüssigem CO₂.
Im Einsatz wird hier
das Zündkabel
angeschlossen, sodass die Auslösung aus sicherer Entfernung erfolgen kann.
Ein integriertes
Sicherheitsventil sorgt zusätzlich für erhöhte
Betriebssicherheit.
Bei der Auslösung wird der ATD-
Druckgasgenerator aktiviert und verbrennt.
Dabei wird das flüssige CO₂ innerhalb von ca.
40 ms in gasförmiges CO₂ umgewandelt,
wodurch eine etwa 500-fache
Volumenvergrößerung entsteht.
Das Rohrmittelstück enthält das CO₂.
Es ist so konzipiert, dass es den Druck standhält,
der beim Verbrennen des DG-Generators
entsteht. Auch die thermischen Einwirkungen
im Kundenbetrieb bewältigt esproblemlos.
bestehend aus:
CU-Ring
Der Kupferring dient als Abdichtung zwischen
Rohrmittelstück und ATD-Berstscheibe.
Berstscheibe
Die Scheibe wird nach der Aktivierung bei einem
genau definierten Druckniveau durchschlagen.
Der Entladekopf stößt
das gasförmige CO₂
aus und löst die
Anbackungen. Es sind
verschiedene
Ausblaseöffnungen
erhältlich, je nach
Anforderung der Anlage.
Unsere Power-Produkte

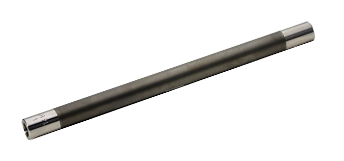

- ATD DRUCKGASROHRE
Die Druckgasrohre überzeugen dank robustem Material und ihrer langlebigen Wiederverwendbarkeit. Sie bestehen aus Rohrmittelstück, Rohr- und Entladekopf. Erhältlich sind sieben Druckgasrohre mit unterschiedlichen Leistungen und Abmessungen. Hier findet jede Anlage ihr passendes Druckgasrohr!
Im ATD Rohrmittelstück erfährt das darin eingespeiste CO₂ eine immense Druckerhöhung.
Beim Abtun der Druckgasrohre wird das zugeführte CO₂ über den Entladekopf ausgestoßen.
Der ATD Rohrkopf ermöglicht eine sichere und schnelle Befüllung des Druckgasrohrs mit flüssigem CO₂.
- ATD BETRIEBSMATERIAL
Für eine erfolgreiche Anwendung benötigen die ATD CARDOX® Druckgasrohre speziell angepasstes Betriebsmaterial: ATD Druckgasgeneratoren, CU-Ringe und ATD Berstscheiben.

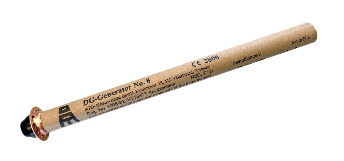

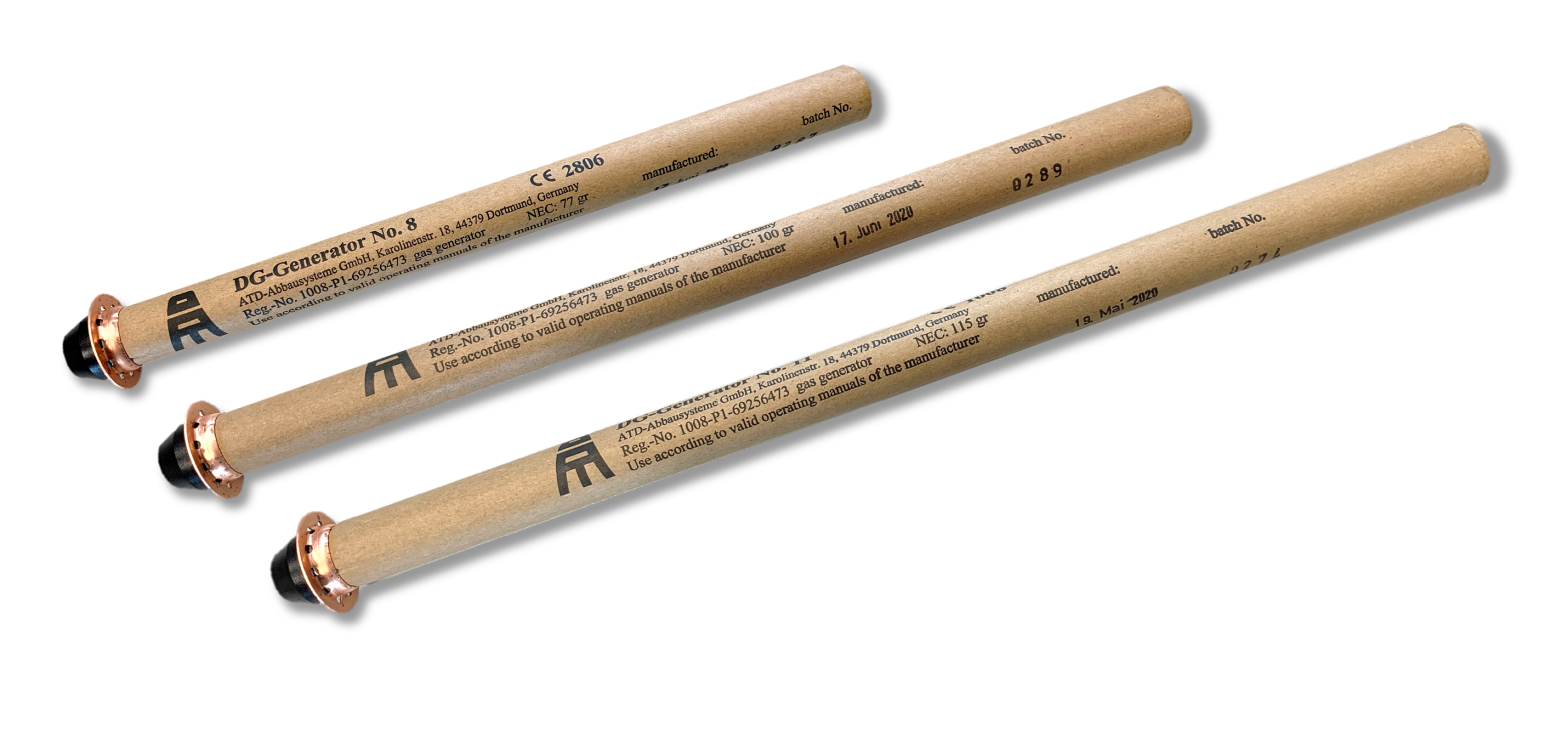

Die ATD Druckgasgeneratoren wandeln das flüssige Kohlenstoffdioxid in gasförmiges CO₂ um.
Die CU-Ringe dichten den Bereich zwischen ATD Rohrmittelstück und Berstscheibe ab.
Die ATD Berstscheibe hält das CO₂ zurück – und wird beim Abtun des Druckgasrohrs durchschlagen.
- ATD VERRIEGELUNGEN
Das ATD CARDOX® Druckgasverfahren überzeugt durch hohe Sicherheitsstandards. Erreicht werden diese – unter anderem – durch unser speziell entwickeltes Verriegelungssystem. Es besteht aus Fußstück und Spannhülse.

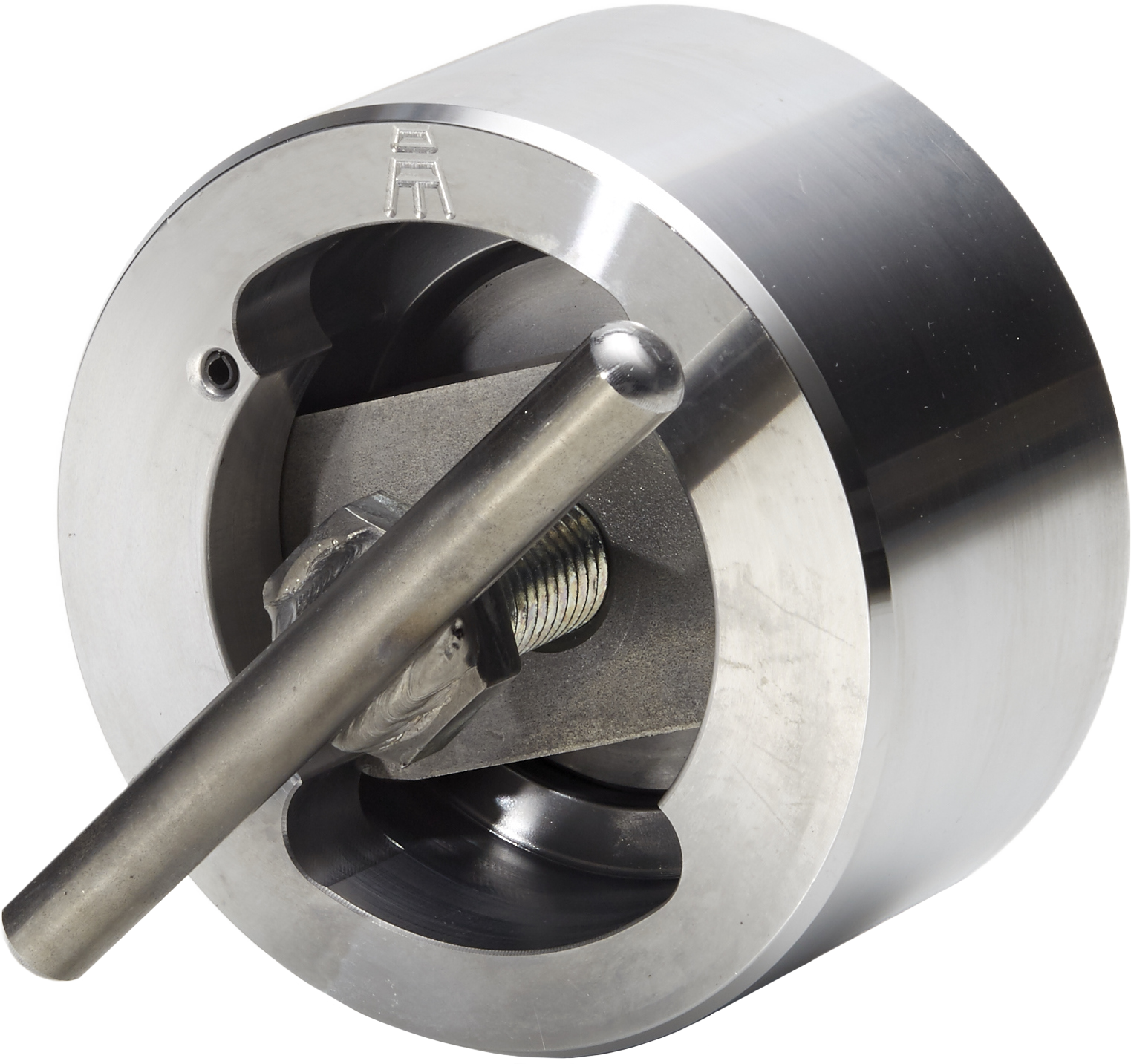

Fußstück
Das Fußstück wird fest an relevante Punkte der Anlage montiert. Es dient der sicheren Aufnahme der ATD Druckgasrohre.

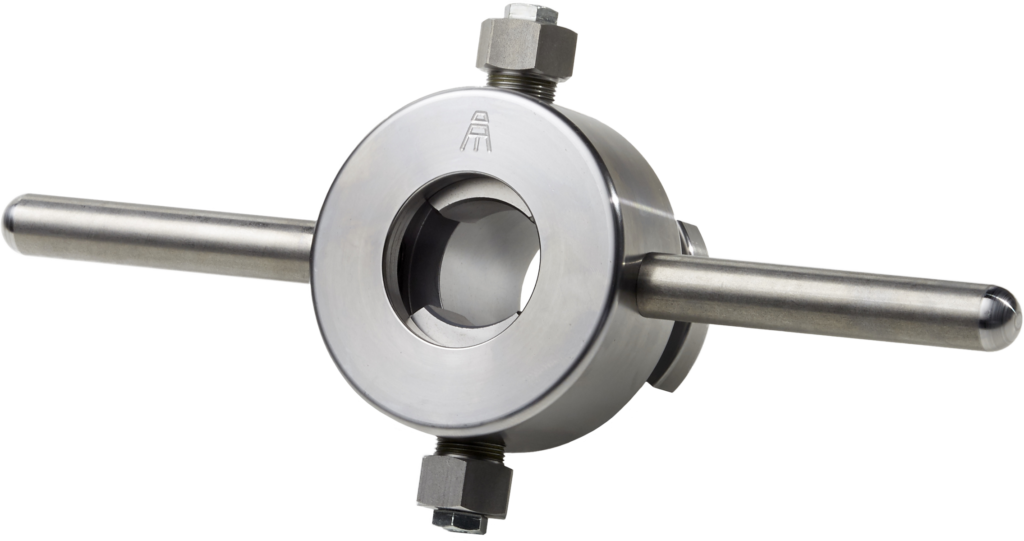

Spannhülse
Die Spannhülse passt genau zu unseren ATD Druckgasrohren und verriegelt diese zuverlässig. Eine einfache Handhabung vermählt Schnelligkeit mit Sicherheit.

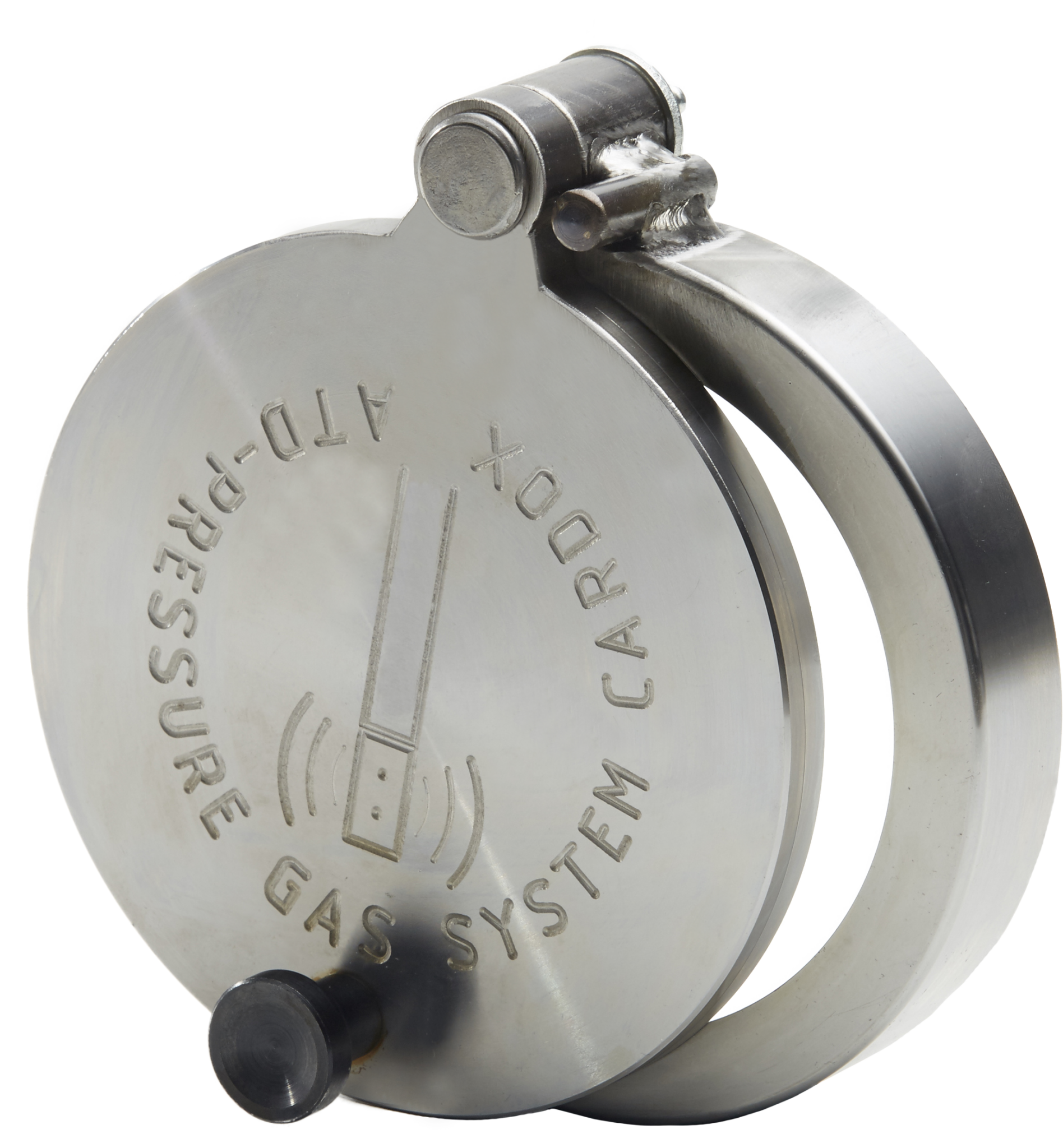

Sicherheitsklappe
Die Sicherheitsklappe bietet sicheren Schutz gegen auslaufendes Material.

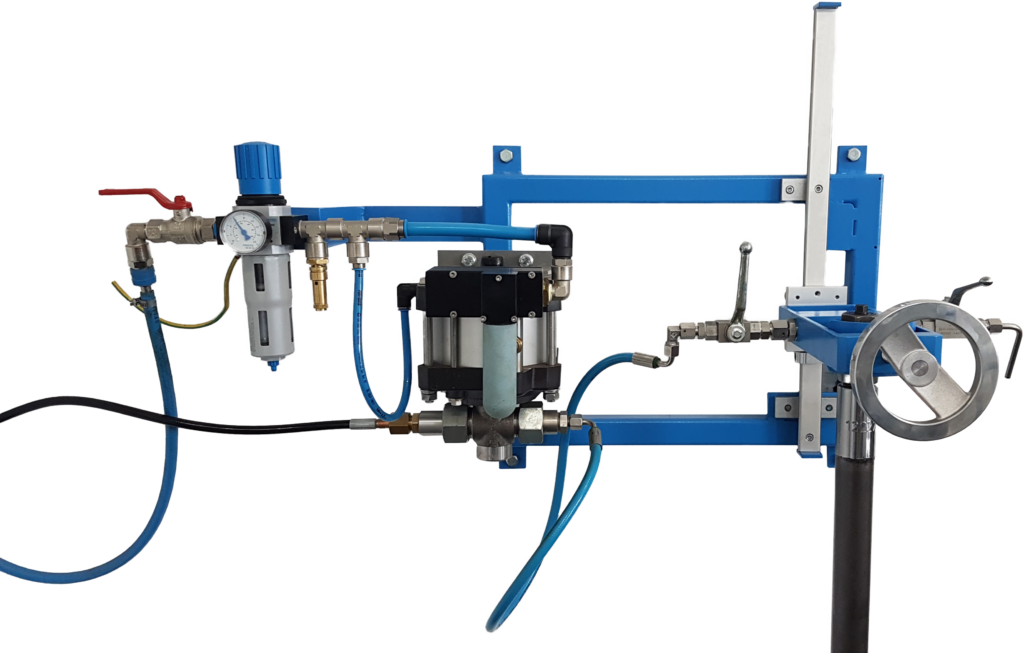

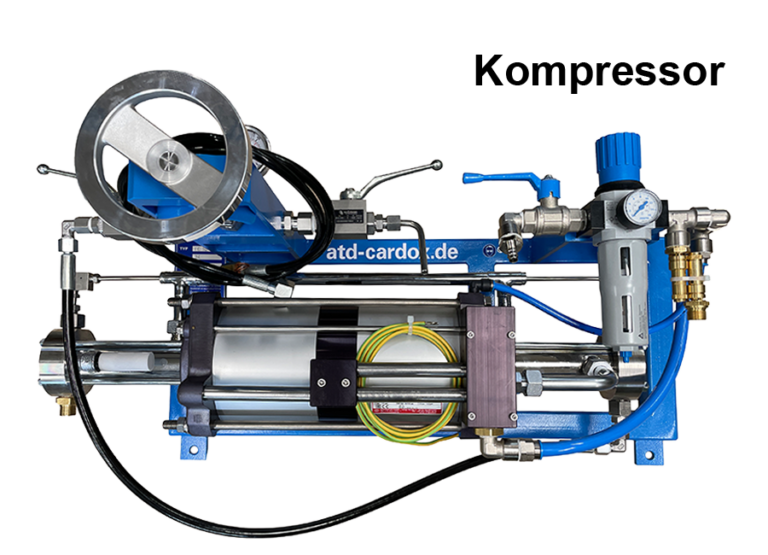

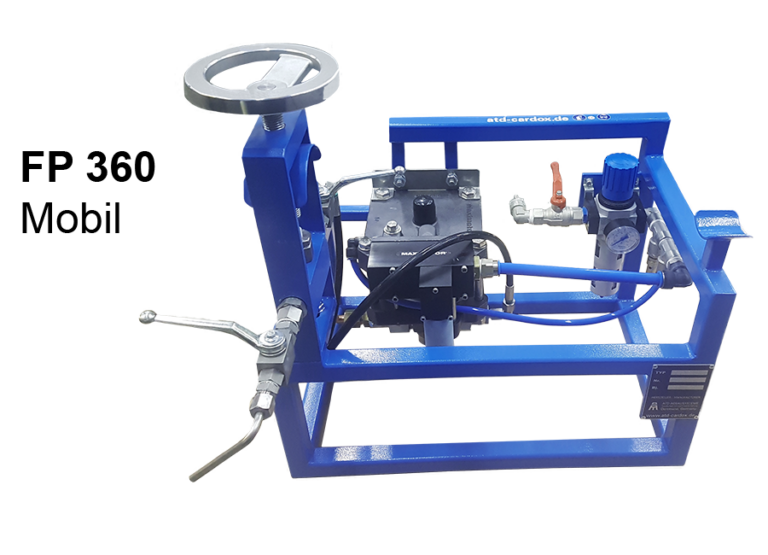

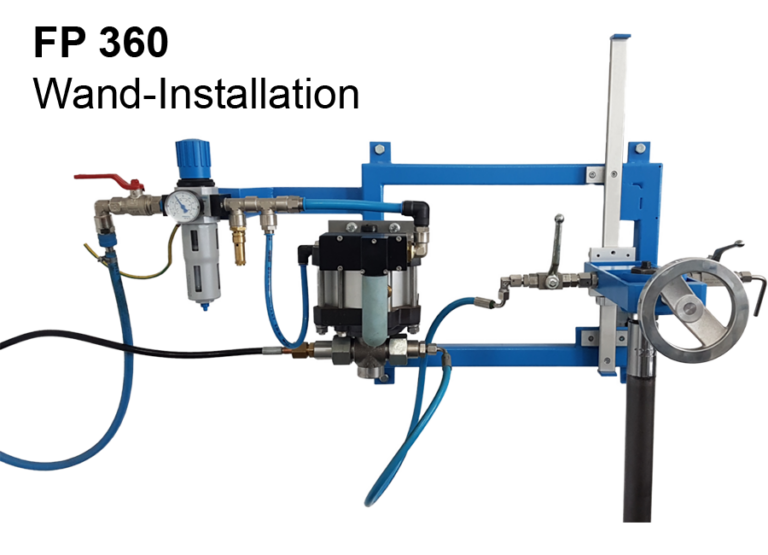

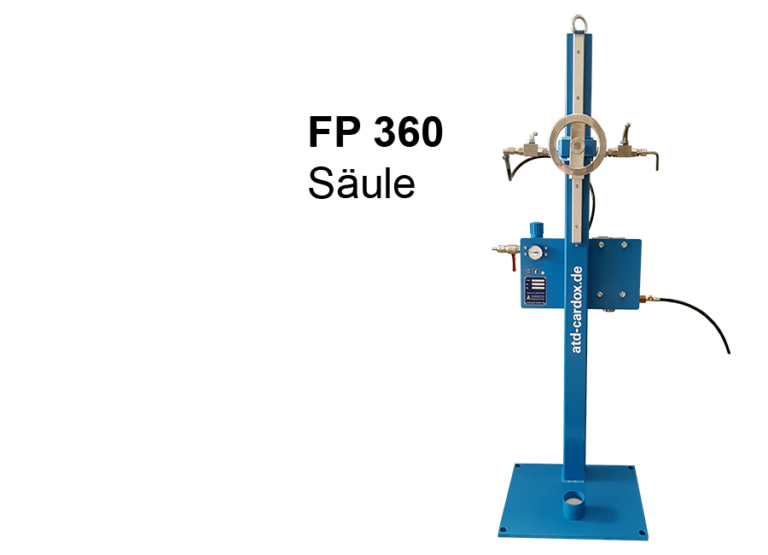

- ATD FÜLLPUMPEN & FÜLLKOMPRESSOR
Entsprechend der Abmessungen und Volumina müssen die ATD Druckgasrohre mit einer ausreichenden Menge CO₂ befüllt werden. Je nach Anforderungen und Gegebenheiten in den Werken hat ATD CARDOX® dafür drei verschiedene Typen von Füllpumpen (FP) und einen Füllkompressor entwickelt.
- ATD BOHRGERÄTE
Bei harten oder dicken Ansätzen wird das Bohren eines Einstecklochs erschwert. Dann braucht es speziell entwickelte Bohrgeräte, die dem Kaliber der ATD Druckgasrohre entsprechen. Auch unter dem Einfluss von Hitze. Gut, dass wir da was parat haben.

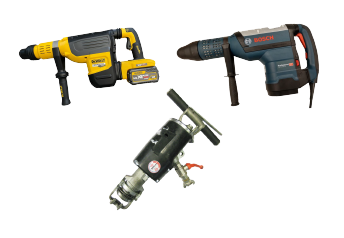

Bohrgeräte
- Je nach Einsatz: manuell, elektrisch oder pneumatisch
- Für hohe Temperaturen & zähes Material

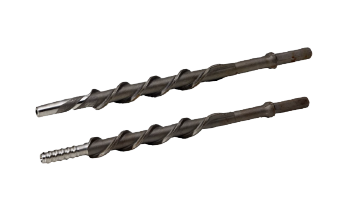

Bohrstangen
- Für maximale Drehmomentnutzung
- Hochwertige Materialien für geringen Verschleiß
- Perfekte Abstimmung mit Bohrgeräten & -kronen

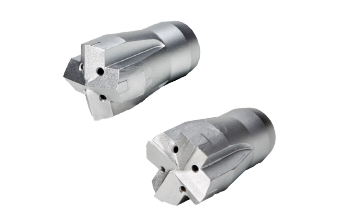

Bohrkronen
- Optimal für thermisch beanspruchte Bohrvorgänge
- Hohe Belastbarkeit & Widerstandsfähigkeit
- Für passgenauen Einsatz des ATD Druckgasrohrs
Bohrhilfe
- Verhindert Verrutschen oder Verkanten
- Ermöglicht stabile Geräte- & Bedienführung
- Ideal für Serienbohrungen mit gleichbleibender Qualität
- ATD ZÜNDMASCHINEN & ZÜNDKREISPRÜFER
Das Abtun der ATD Druckgasrohre wird durch die Spannung einer Zündmaschine ausgelöst. Sie ist über ein Zündkabel direkt mit den Kontakten am Rohrkopf verbunden.

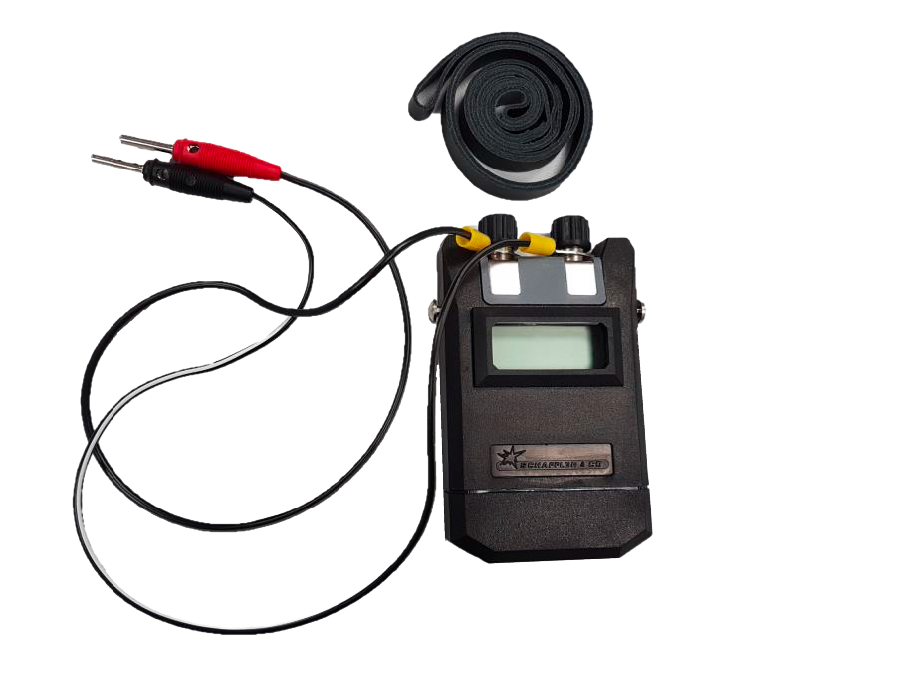

Um den Zündkreis zu prüfen und damit den Sicherheitsvorkehrungen zu entsprechen, wird ein Zündkreisprüfer benötigt.
